Belastnings-tabeller för glasfiber.
Så läser du dem
När du dimensionerar glasfiberdurk eller GRP-profiler behöver du veta hur materialet beter sig vid den belastning och spännvidd som konstruktionen ska utsättas för. I våra belastningstabeller kan du se hur olika dimensioner påverkas av punktlast, utbredd last, spännvidd och nedböjning.
Vad visar en belastningstabell?
En belastningstabell visar hur stor belastning en viss GRP-produkt klarar vid olika spännvidder – och hur mycket materialet böjer sig under belastningen.
För att läsa tabellen behöver du framför allt känna till:
– Vilken typ av produkt som ska användas
– Produktens höjd och dimension
– Fri spännvidd mellan upplagen
– Vilken belastning konstruktionen ska utsättas för
– Om lasten är koncentrerad eller jämnt fördelad
– Vilken maximal nedböjning som accepteras
Det är alltså inte bara frågan ”hur många kilo klarar durken?” som avgör vilken produkt som ska väljas. Samma glasfiberdurk kan klara mycket olika belastning beroende på hur långt det är mellan upplagen.

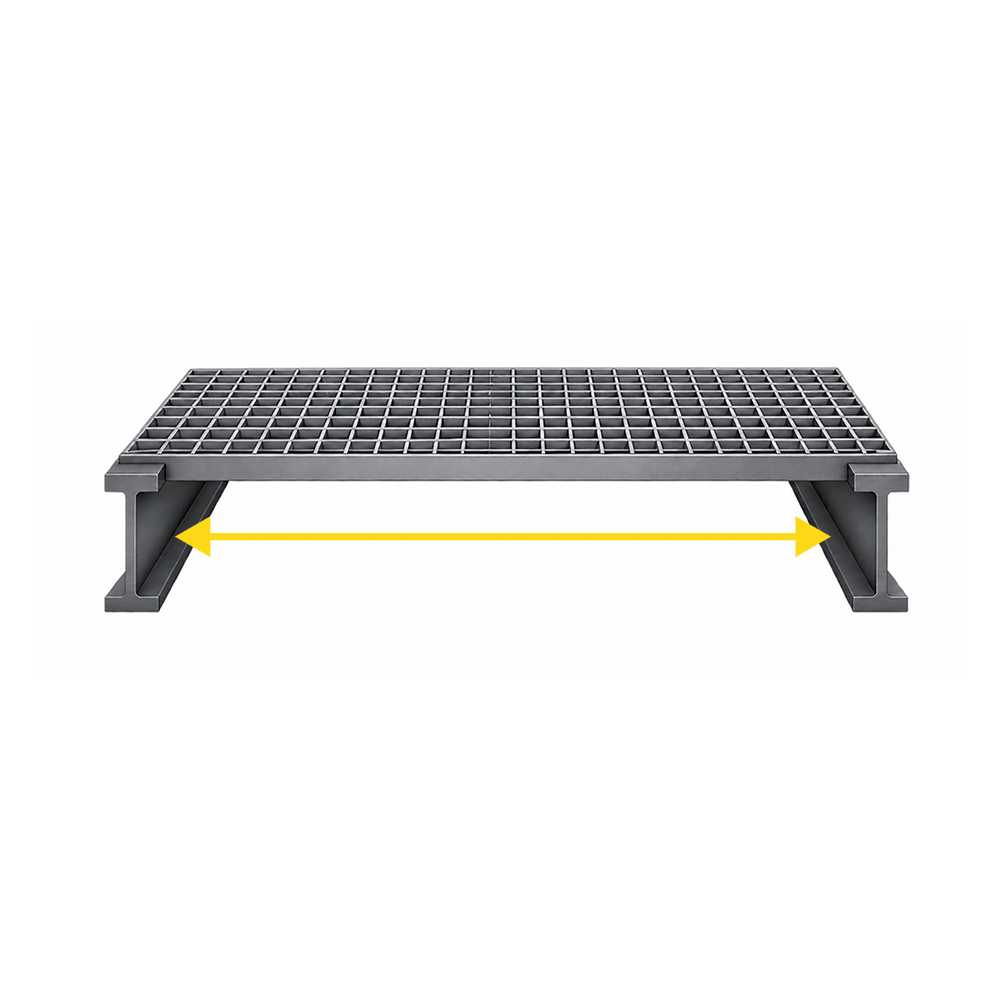

1. Spännvidd – avståndet mellan upplagen.
En GRP-durk som fungerar vid exempelvis 500 mm mellan upplagen behöver därför inte vara lämplig vid 1 000 mm mellan upplagen – trots att det är exakt samma produkt.
Det är därför viktigt att alltid utgå från konstruktionens faktiska fria spännvidd när belastningstabellen läses.

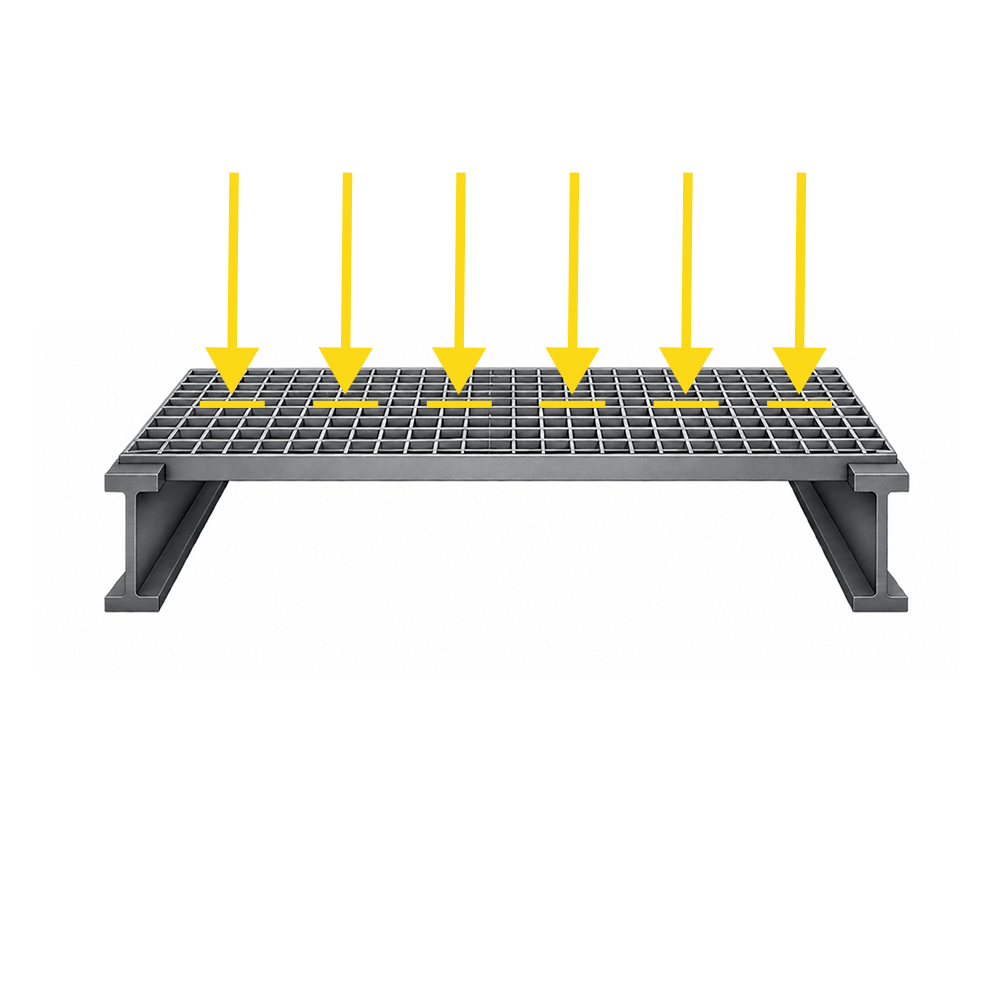

2. Utbredd last – UDL.
Utbredd last anges vanligtvis i exempelvis kg/m² eller kN/m². I belastningstabellen kan du se hur stor utbredd last produkten kan utsättas för vid olika spännvidder och vilken nedböjning lasten orsakar.

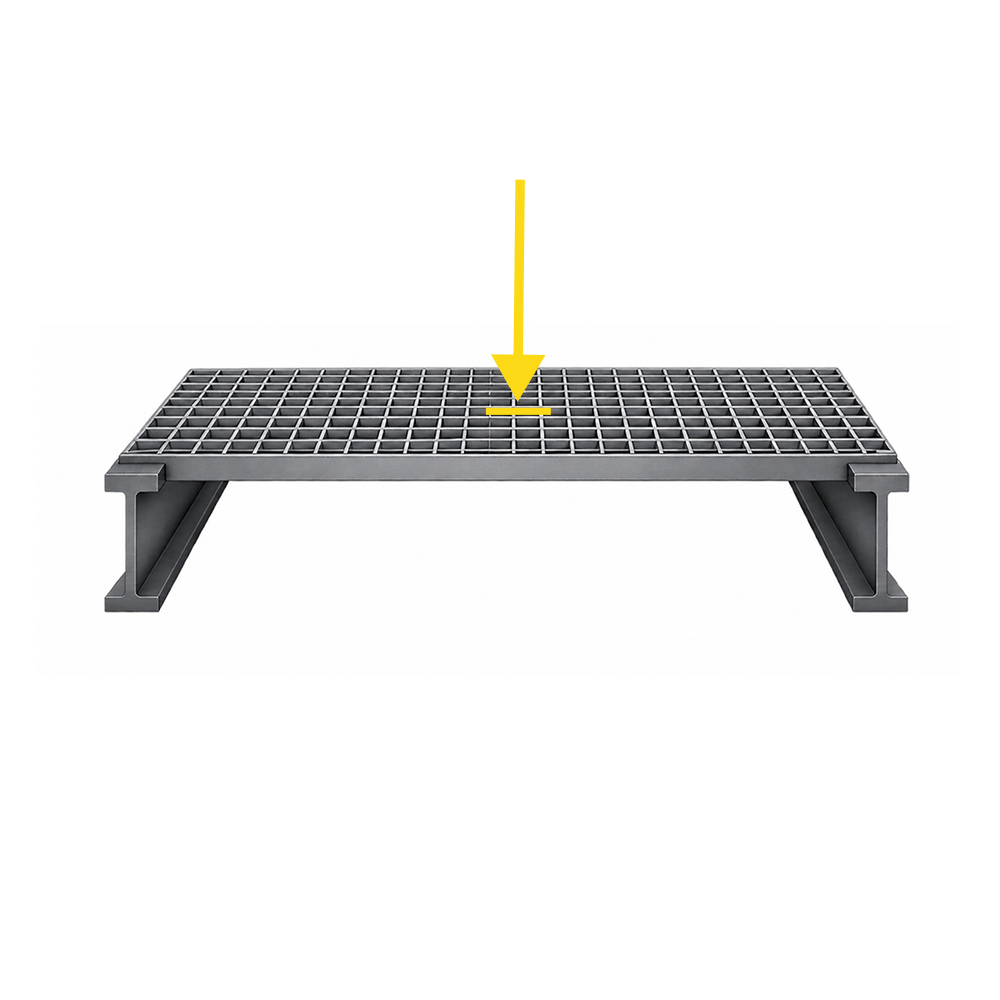

3. Punktlast – koncentrerad belastning.
Det kan exempelvis handla om:
– En person
– Ett maskinben
– Ett hjul
– En stödfot
– Tung utrustning
En punktlast kan vara mer krävande för konstruktionen än samma vikt jämnt fördelad över en större yta. Därför behöver både lastens storlek och den yta som lasten appliceras över tas med i bedömningen.

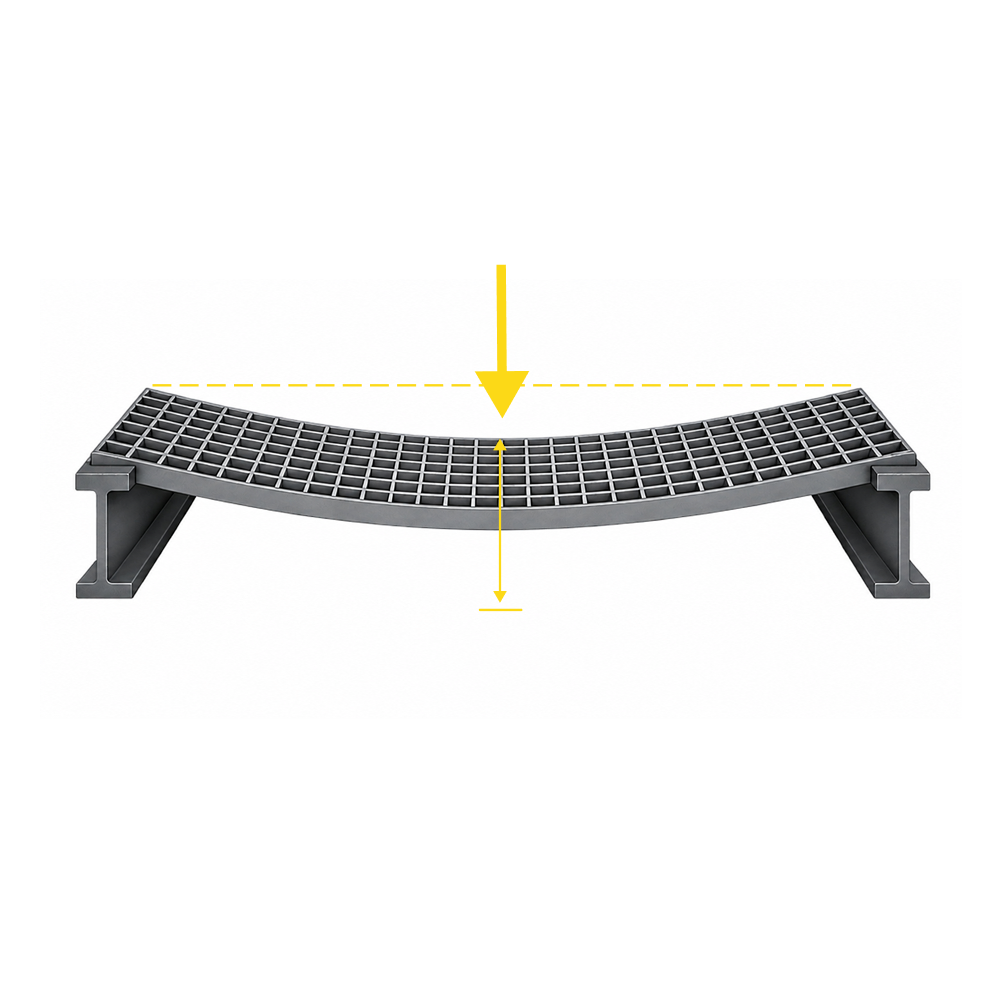

4. Nedböjning – hur mycket får materialet böja sig?
Nedböjning beskriver hur mycket durken eller profilen böjer sig under belastning och anges normalt i millimeter.
Eftersom GRP har en större flexibilitet än stål är det viktigt att ta hänsyn till nedböjningen vid dimensionering. En konstruktion kan klara belastningen utan problem, men ändå böja sig mer än önskat. För exempelvis gångytor kan det innebära att durken upplevs som sviktande, särskilt vid längre spännvidder.
Belastningstabellen används därför både för att kontrollera hållfastheten och konstruktionens funktion.
Så läser du av
belastningstabellen.
Steg för steg.
Steg 1 – Bestäm produkt.
Börja med att identifiera vilken typ och dimension av glasfiberdurk eller GRP-profil som är aktuell. Olika produkter har olika belastningskapacitet, även om de vid första anblick kan se likadana ut.
För gallerdurk påverkar bland annat durkens höjd, maskstorlek och uppbyggnad hur stora laster den kan hantera.
Steg 2 – Kontrollera spännvidden.
Mät det fria avståndet mellan konstruktionens upplag, alltså avståndet där durken eller profilen saknar stöd underifrån. Det är denna sträcka som kallas spännvidd och som du ska utgå från när du läser belastningstabellen.
Ju längre spännvidden är, desto större blir normalt nedböjningen och desto lägre belastning kan produkten hantera.
Steg 3 – Bestäm vilken belastning som gäller.
Ta reda på vilken last konstruktionen ska dimensioneras för. Kontrollera om det handlar om:
Utbredd last – belastning fördelad över en större yta, eller
Punktlast – belastning koncentrerad till en mindre yta.
I vissa konstruktioner behöver båda kontrolleras.
Steg 4 – Hitta lasten i tabellen och kontrollera nedböjningen.
Gå till den aktuella spännvidden och kontrollera hur produkten beter sig vid den dimensionerande lasten.
Kontrollera därefter vilken nedböjning lasten ger. Produkten ska inte bara klara belastningen utan även uppfylla projektets krav på maximal tillåten nedböjning.
Behöver du hjälp
att dimensionera?
Du behöver inte själv kunna tolka alla belastningstabeller för att använda glasfiber som konstruktionsmaterial.
Vi på Safestep hjälper till med materialval, dimensionering och konstruktionslösningar utifrån projektets förutsättningar.
– Ritning eller skiss
– Mått och spännvidder
– Information om förväntad belastning
– Användningsområde
– Information om miljön där konstruktionen ska stå
Om du skickar info till oss kan vi hjälpa dig att hitta en lämplig lösning med glasfiberdurk, GRP-profiler eller en komplett konstruktion.
Q&A – Vanliga frågor om belastning och GRP.
Hur mycket vikt klarar glasfiberdurk?
Det finns inget generellt kg-värde för glasfiberdurk. Belastningskapaciteten beror bland annat på durkens dimension, spännvidden mellan upplagen, typen av belastning och tillåten nedböjning. Därför ska produktens belastningstabell alltid användas.
Vad betyder spännvidd?
Spännvidden är det fria avståndet mellan de upplag som bär upp durken eller profilen. Kortare spännvidd ger normalt högre belastningskapacitet och mindre nedböjning.
Vad är punktlast?
Punktlast är en belastning som koncentreras till en begränsad yta, exempelvis från ett hjul, maskinben eller en stödfot.
Vad är utbredd last?
Utbredd last, eller UDL, är en belastning som fördelas över en större yta. Den anges ofta i kg/m² eller kN/m².
Vad betyder nedböjning?
Nedböjning beskriver hur mycket en durk eller profil böjer sig när den belastas. Värdet anges normalt i millimeter och används för att kontrollera att konstruktionen inte blir för sviktande.
Kan man öka belastningskapaciteten genom att minska spännvidden?
Ja. Kortare avstånd mellan upplagen minskar normalt nedböjningen och gör att samma GRP-produkt kan hantera högre belastning.
Kan Safestep hjälpa till med dimensioneringen?
Ja. Vi kan hjälpa till med produktval och dimensionering utifrån ritningar, spännvidder, belastningar och övriga krav i projektet.
